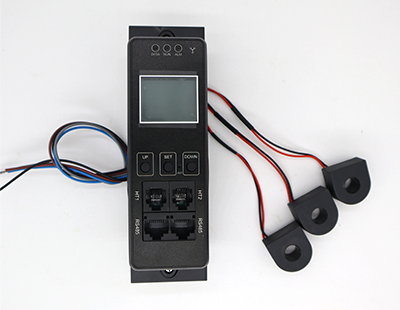

JSY-MK-360三相PDU电流表头是基于创新的SUM（可持续、可升级和可维护）设计理念技术，作为计量型柜式配电单元（PDU）的关键元器件，装入PDU主体以后，可提供主动计量功能；用户设定的告警阈值可通过实时本地告警发出潜在电路过载警告；用户可以通过RS485配置计量型柜式PDU。

1. 三相交流输入

1)电压量程：额定电压3*220/380V（A相供电）。

2)电流量程：16A、32A、63A可配置，默认63A。

3)信号处理：采用专用计量芯片，24位AD采用。

4)过载能力：1.2倍量程可持续;瞬间(<20ms)电流5倍，电压1.2倍量程不损坏。

5)输入阻抗：电压通道>1KΩ/V。

2. 通讯接口

1)接口类型：1路RS-485通讯接口。

2)通讯协议：MODBUS-RTU协议。

3)数据格式：默认n,8,1。

4)通讯速率：波特率默认为9600bps。

3. 测试输出数据

电压、电流、功率、电能等多个电参量。

4. 测量精度

电压、电流、功率：±1.0%;有功电度1级。

5. 电气隔离

RS-485接口与交流供电电源、电压输入、电流输入之间相互隔离;隔离耐压2000VAC。

6. 电源

1)电源方式：电压范围是AC85~265

2)典型功耗：≤1W。

7. 工作环境

1)工作温度：-10~+50℃;极限工作温度：-20~+60℃。

2)相对湿度：10~90%。

3)海拔高度：0~3000米。

4)存储运输极限温度：-30~70℃。

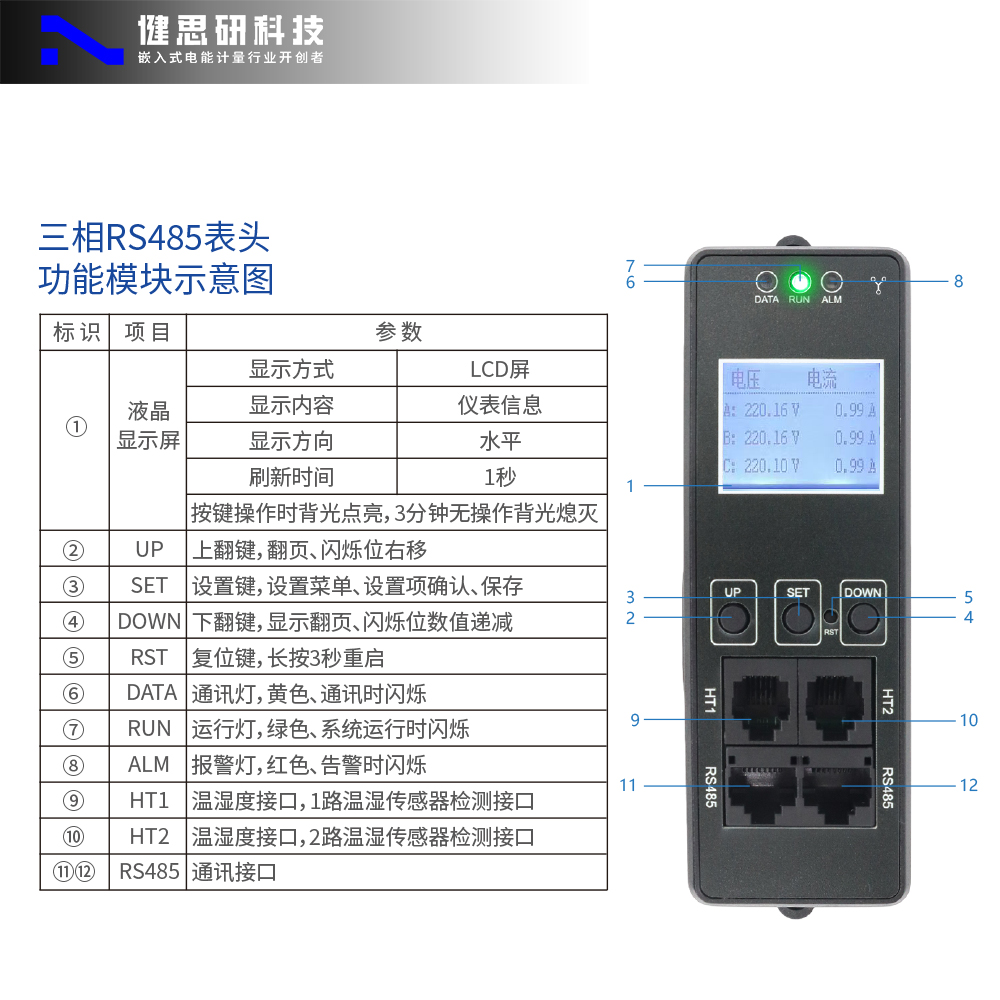

8. 面板定义

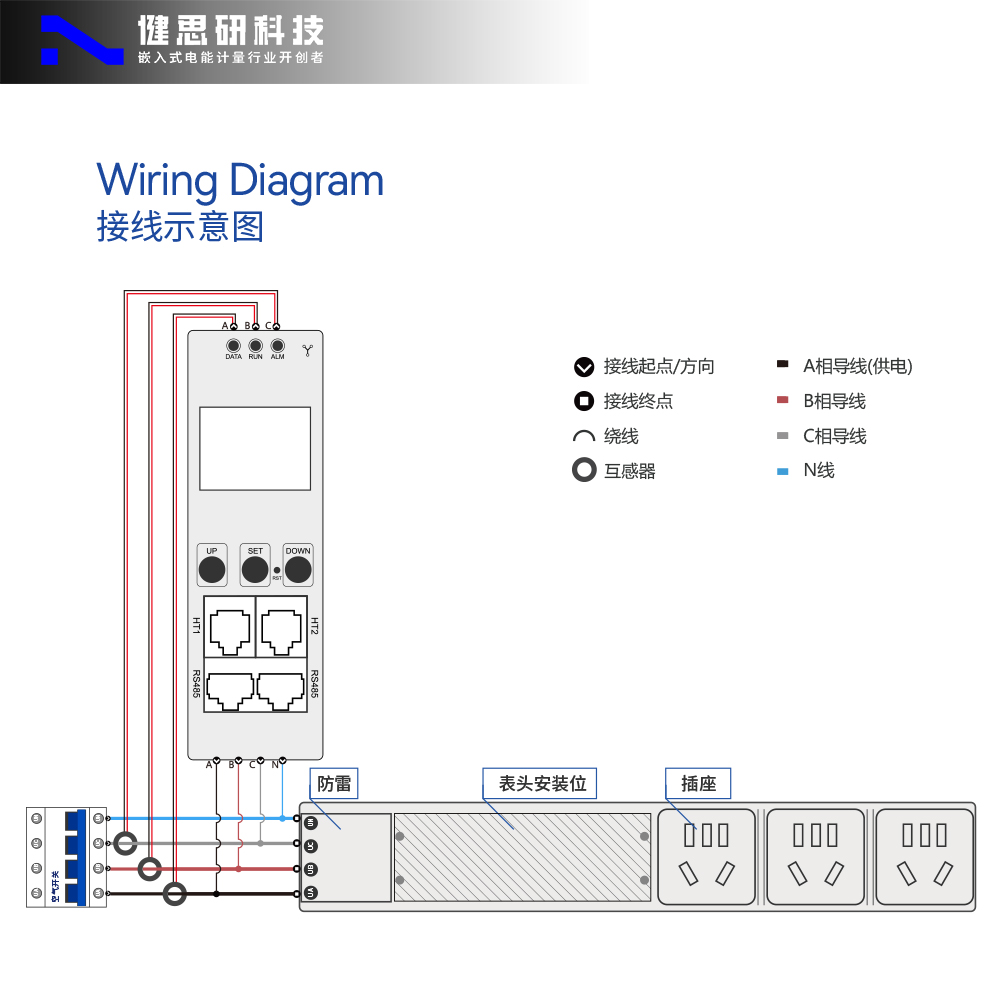

9. 接线参考
