JSY-MK-333三相嵌入式计量模块系我公司采用微电子技术与专用大规模集成电路，应用数字采样处理技术及SMT工艺等先进技术研制开发的拥有完全自主知识产权的三相嵌入式计量模块。该检测仪技术性能完全符合IEC 62053-21国标标准中0.5S级三相有功电能表的相关技术要求，能直接精确地测量额定频率为50HZ或60HZ三相交流电网中的电压、电流、功率、功率因数、电量及总量等电参数。该计量模块带1路RS485通讯接口（可选）、1路TTL接口、MODBUS-RTU通讯协议方便与各种单片机联接，具有可靠性好、体积小、重量轻、外形美观、安装方便等特点。

1. 单相交流输入

1)电压量程：3*220/380V 三相四线制。

2)电流量程：5A、50A、150A、250A等可选;外配外接开口电流互感器型号可选。

3)信号处理：采用专用计量芯片，24位AD采用。

4)过载能力：1.2倍量程可持续;瞬间(<200ms)电流5倍，电压1.2倍量程不损坏。

5)输入阻抗：电压通道>1KΩ/V，电流通道≤100mΩ。

2. 通讯接口

1)接口类型：1路RS-485通讯接口、1路TTL接口。

2)通讯协议：MODBUS-RTU协议。

3)数据格式：可软件设置“n,8,1”、“e,8,1”、“o,8,1”、“n,8,2”。

4)通讯速率：远程RS-485通讯接口波特率可设置1200、2400、4800、9600bps;本地RS-485通讯接口波特率固定为9600bps，“n,8,1”格式。

5)通讯数据：电压、电流、功率、电能等多个电参量。

3. 测量精度

电压、电流、功率：±1.0%;有功电度1级。

4. 电气隔离

隔离DO/RS-485接口，与直流供电电源、电压输入、电流输入之间相互隔离;隔离耐压2000VAC。

5. 电源

2)DC3.3V供电时，峰值电压不得超过3.5V，典型功耗：≤2W。

3)DC5-24V供电时，峰值电压不得超过25V;典型功耗：≤2W。

6. 工作环境

1)工作温度：-20~+70℃;存放温度：-40~+85℃。

2)相对湿度：5~95%，无结露(在40℃下)。

3)海拔高度：0~3000米。

4)环境：无爆炸、腐蚀气体及导电尘埃，无显著摇动、振动和冲击的场所。

7. 温度漂移

≤100ppm/℃

8. 安装方式

嵌入式安装

9. 产品尺寸

65*57*41mm

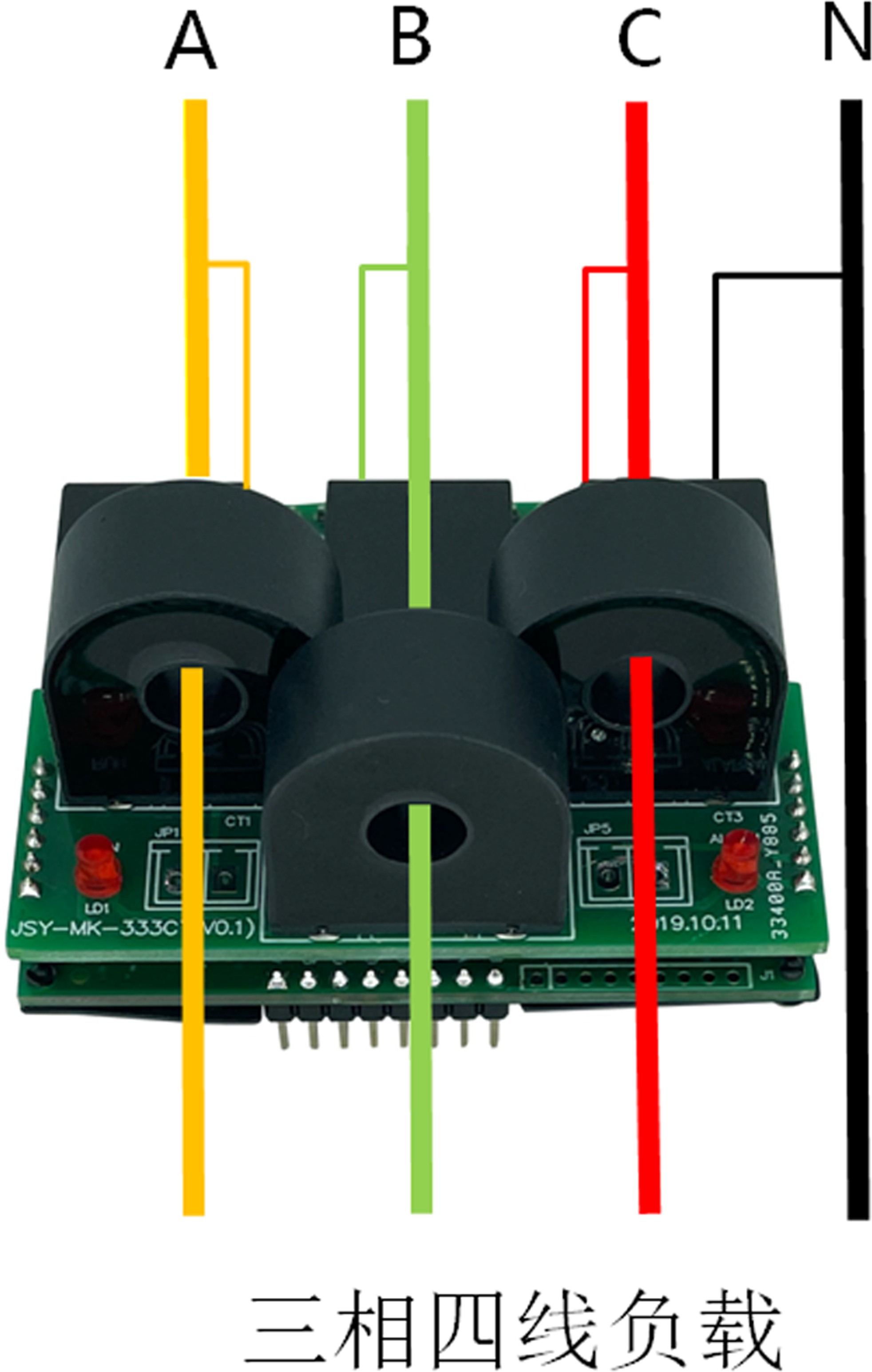

10. 产品接线示意图
