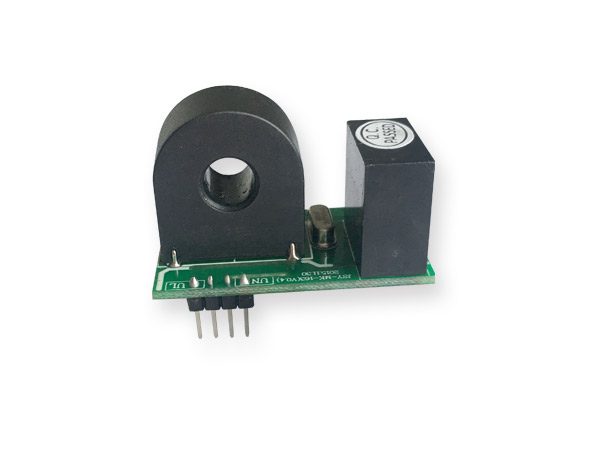

JSY-MK-163型单相互感式电能计量模块是高度集成测量、数字通讯技术，能够完成电能测量、采集及传输的单相交流电参数测量，能够准确测量单相交流电压、电流、功率、功率因素、频率、电量等电参数。具有1路TTL电平接口，体积小，接口简单，具有极优的性价比。

特别采用了电气完全隔离电路，解决了跨行业应用时与强电不隔离的安全问题，可方便的嵌入到各种需要测量用电情况的设备中。

单相互感式电能计量模块可广泛应用于节能改造、电力、通信、铁路、交通、环保、石化、钢铁等行业中，用于监测交流设备的电流和电量消耗情况。

满足充电桩鉴定规程《JJG1148-2018》《GB_T_17215.321-2008》中计量标准要求。

支持《MODBUS-RTU》协议。

可选配不同规格，单匝穿心固定PCB或开口互感器，方便易用。

1. 单相交流输入

1)电压量程：100V、220V、380V等可选。

2)电流量程：5A、50A、100A等可选，外接开口电流互感器型号可选。

3)信号处理：采用专用计量芯片，24位AD采用。

4)过载能力：1.2倍量程可持续;瞬间(<20ms)电流5倍，电压1.5倍量程不损坏。

5)输入阻抗：电压通道>1KΩ/V。

2. 通讯接口

1)接口类型：1路TTL通讯接口，兼容5V/3.3V。

2)通讯协议：MODBUS-RTU协议。

3)数据格式：可软件设置“n,8,1”、“e,8,1”、“o,8,1”、“n,8,2”。

4)通讯速率：波特率可设置1200、2400、4800、9600bps;波特率默认4800bps。

3. 计量数据输出

电压、电流、功率、功率因素、频率、电量等多个电参量。

4. 电气隔离

被测电源与供电电源之间相互隔离，隔离耐压3000VAC。

5. 电源

直流单电源5V供电，功耗8~10mA。

6. 工作环境

1)工作温度：-20~+70℃;存放温度：-40~+85℃。

2)相对湿度：5~95%，无结露(在40℃下)。

3)海拔高度：0~3000米。

4)环境：无爆炸、腐蚀气体及导电尘埃，无显著摇动、振动和冲击的场所。

7. 温度漂移

≤100ppm/℃

8. 安装方式

PCB焊接，模块平面尺寸为25.6*43.3mm

9. 模块尺寸

25.6*43.3*29mm

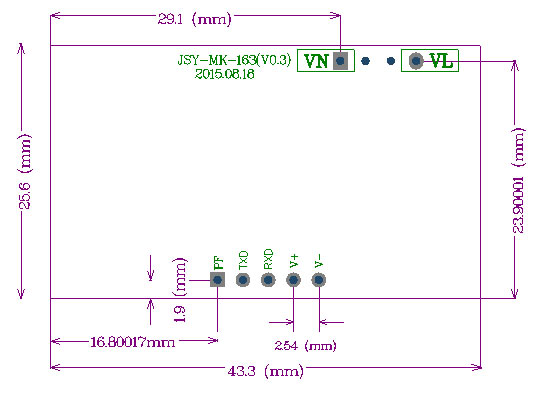

10. 外形及接口定义

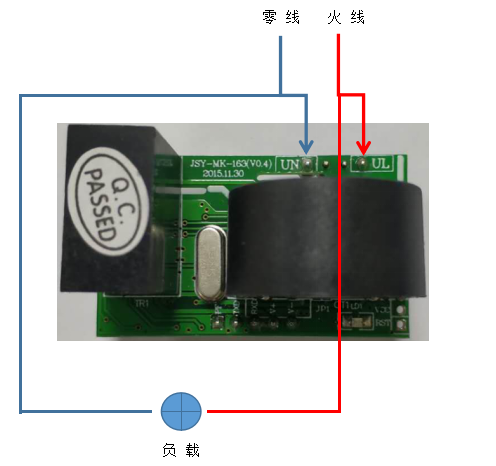

11. 接线示意图

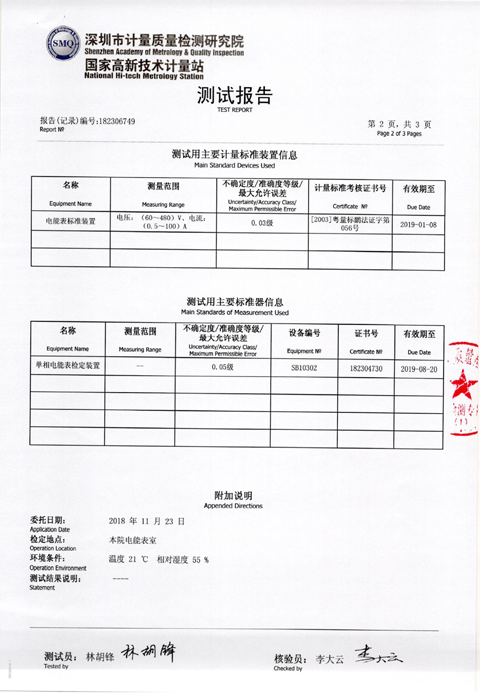

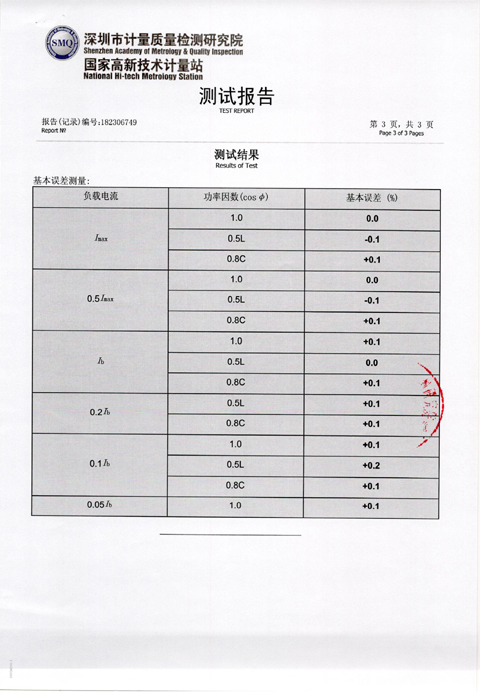

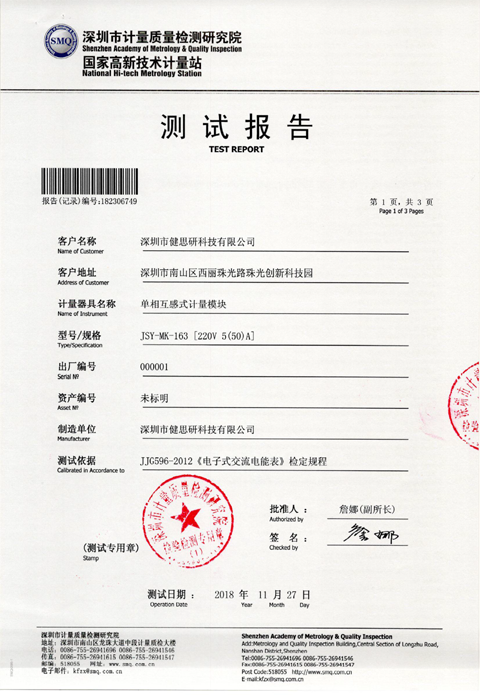

计量质量检测研究院测试报告
