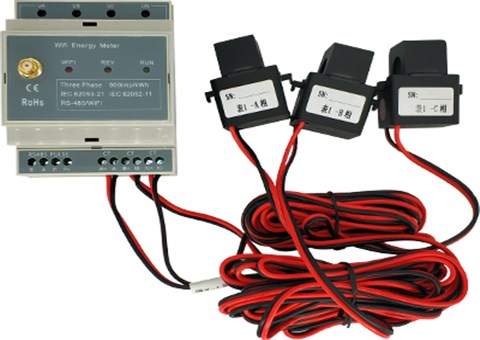

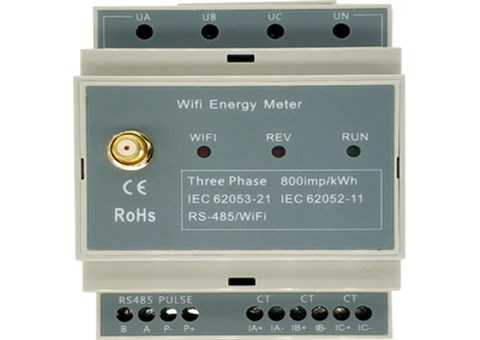

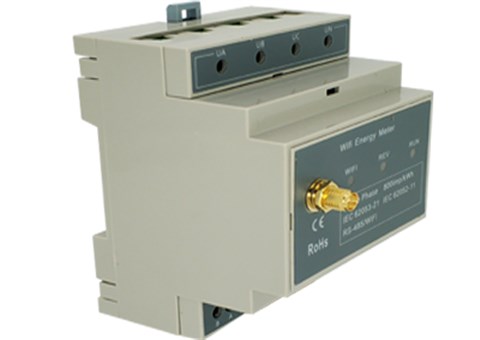

JSY-MK-323 三相电能计量模块

JSY-MK-323三相电能计量模块系我公司采用微电子技术与专用大规模集成电路，应用数字采样处理技术及SMT工艺等先进技术研制开发的拥有完全自主知识产权的三相电能表。该测试仪技术性能完全符合IEC 62053-21国标标准中1级三相有功电能表的相关技术要求，能直接精确地测量额定频率为50HZ或60HZ三相交流电网中的电压、电流、功率、功率因数、电量及总量等电参数。该检测仪内置1路RS485通讯接口,液晶显示,MODBUS-RTU通讯协议方便与各种AMR系统联接，具有可靠性好、体积小、重量轻、外形美观、安装方便等特点。

1. 三相交流输入

1)电压量程：100V、220V、380V等可选；

2)电流量程： 5A、20A、50A、100A、200A、300A、400A、500A等可选；外配外接开口电流互感器型号可选；

3)信号处理：采用专用测量芯片，24位AD采样；

4) 过载能力：1.2倍量程可持续；瞬间(<200mS)电流5倍，电压2倍量程不损坏；输入阻抗：电压通道＞1 kΩ/V；电流通道≤100mΩ。

2. 通讯接口

1)接口类型：1路RS-485通讯接口。

2)通讯协议：MODBUS-RTU协议。

3)数据格式：可软件设置“n,8,1”、“e,8,1”、“o,8,1”、“n,8,2”。

4)通讯速率：RS-485通讯接口波特率可设置1200、2400、4800、9600Bps;波特率默认为9600bps。

3. 测试输出数据

电压、电流、功率、电能等多个电参量。

4. 测量精度

电压、电流、功率：≤1.0%;有功电能计量标准1.0级

5. 电源

宽电压供电；220VAC供电时；典型功耗：10mA。

6. 工作环境

1)工作温度：-20~+70℃;存放温度：-40~+85℃。

2)相对湿度：5~95%，无结露(在40℃下)。

3)海拔高度：0~3000米。

4)环境：无爆炸、腐蚀气体及导电尘埃，无显著摇动、振动和冲击的场所。

7. 温度漂移

≤100ppm/℃

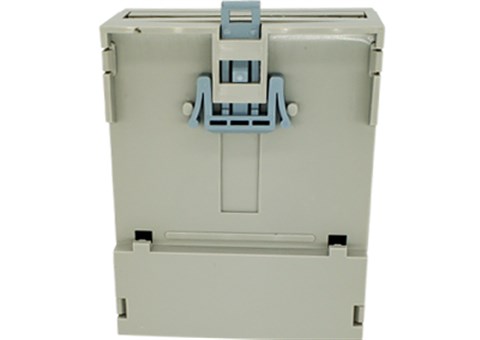

8. 安装方式

标准4P导轨安装
