JSY-MK-149 单相导轨式RS485电能测量仪

产品概述：

JSY-MK-149 WiFi导轨式监测仪是高度集成测量、数字通讯等，能够完成电能测量、采集及传输，单相交流电参数测量应用产品，准确测量单相交流电压、电流、功率、正反向电量及总电量等电参数，并具备WiFi通讯，1路RS-485通讯接口，MODBUS-RTU规约，具有极优的性价比。

JSY-MK-149 WiFi导轨式监测仪可广泛应用于节能改造、电力、通信、铁路、交通、环保、石化、钢铁等行业中，用于远程监测交流设备的电流和电量消耗情况。

产品技术参数：

1.单相交流输入

1）电压量程：100V、220V等可选

2）电流量程：5A、50A、100A、150A等可选，外接开口互感器型号可选

3）信号处理：采用专用测量芯片，24位AD采用

4）过载能力：1.2倍量程可持续；瞬间（＜20mS）电流5倍，电压1.2倍量程不损坏

5）输入阻抗：电压通道＞1KΩ/V；电流通道≤100mΩ

2.通讯接口

1）接口类型：RS-485接口

2）通讯规约：MODBUS-RTU规约

3）数据格式：“n,8,1”

4）通讯速率：RS-485通讯接口波特率可设置1200、2400、4800、9600Bps；波特率默认为9600Bps

3.测量输出数据

电压、电流、功率、电能、功率因素、频率等多个电参量，

4.测量精度

电压、电流、电量：±1.0%，有功电度1级

5.隔离

RS-485接口与供电电源、电压输入、电流输出之间相互隔离；隔离耐压2000VAC

6.电源

1）可选100V、220V、电压线路100V~220V

2）AC220V供电时，峰值电压不得超过265V；典型功耗：≤2W

7.工作环境

1）工作温度：-20～+70℃；存放温度：-40～+75℃。

2）相对湿度：5～95%，无结露（在40℃下）。

3）海拔高度：0~3000米

4）环境：无爆破、腐蚀气体及导电尘埃，无显著摇动、振动和冲击的场所。

8.温度便宜

≤100ppm/℃

9.安装方式

2P导轨式安装

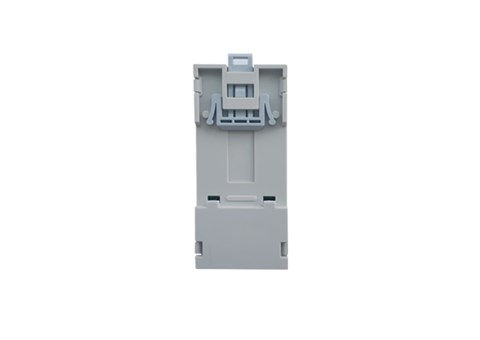

10.产品外形及接口定义
