健思研科技7KW汽车交流充电桩解决方案
【我国将构建高质量充电基础设施体系、行业有望持续高景气】
自2023年,国务院办公厅印发《关于进一步构建高质量充电基础设施体系的指导意见》,提出大力推广应用智能充电基础设施,积极推动配电网智能化改造,加强电动汽车与电网能量互动,持续优化电动汽车电池技术性能。到2030年,基本建成覆盖广泛、规模适度、结构合理、功能完善的高质量充电基础设施体系,有力支撑新能源汽车产业发展。
新能源汽车产业迅猛发展,充电桩作为关键补能装置持续增长。截至2023年11月,公共充电桩已达262.6万台,但距工业和信息化部“2025年车桩比2:1,2030年1:1”目标仍有差距。充电桩需求巨大,未来建设空间广阔。
充电桩典型产品(图1)及现在主流的连接方式(图2)如下所示。
典型产品
图1 充电桩产品图

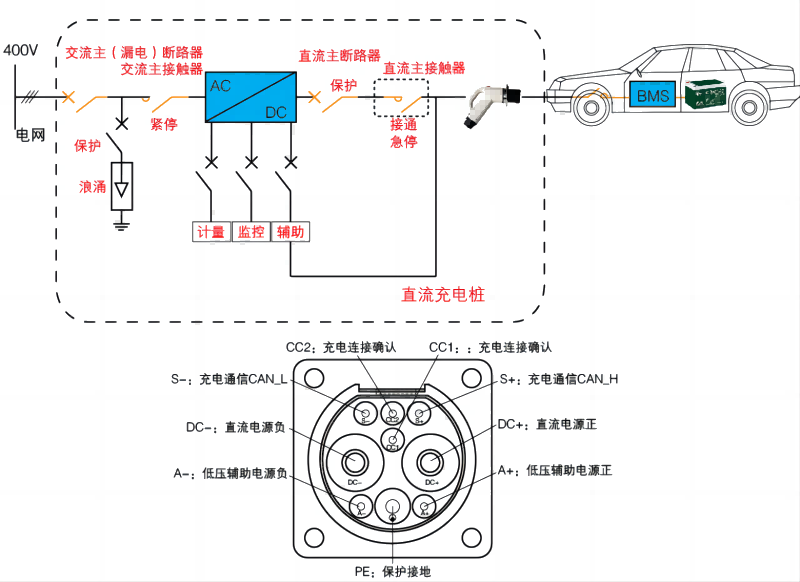

交流充电桩连接方式
首先通过电缆连接到电网,该连接由交流主断路器提供保护以确保电路安全。接着,使用专用的充电线将充电桩与电动汽车的充电接口相连,这包括用于充电通信的线路(S-、S+)和低压辅助电源线(A-、A+)。最后,通过PE连接点实现充电桩和电动汽车之间的安全接地,确保整个充电过程的安全可靠。
图2 充电桩连接方式
交流充电桩的内部电气系统框图
主要由人机交互模块、电气模块、计费及充电控制模块、通讯模块和后台五大部分组成。如图3所示
图3 交流充电桩的内部电气系统框图
人机交互模块
支持刷卡、扫码两种付费充电模式,扫码充电功能需与云平台联网后使用,包括指示灯、智能手机、刷卡器、触摸显示屏等。
电气模块
继电器粘连电路检测、漏电断路器、电压电流监测、交流充电插头及电缆、安全防护装置等。
计费及充电控制模块
包括电压电流采集单元、二维码认证、充电控制单元、计费控制单元。电压电流采集可以采用电能表对充电电量进行计量,也可以用被检测机构认证过的计量模块实现。
通讯模块
构建人、车和手机的三方通讯。
后台
主板可以通过4G平台支持远程升级固件功能,升级过程不影响插座正常功能。
健思研科技为汽车交流充电桩提供的产品解决方案
JSY1077(7KW交流充电桩智能控制主板)健思研科技倾注心血研发的一款高性能产品,完全符合国家标准GB/T18487.1-2015,确保了产品的安全可靠性。这款智能控制主板搭配新国标32A充电枪,能够为电动汽车提供稳定、安全的交流电源,为电动汽车的充电提供了强有力的保障。

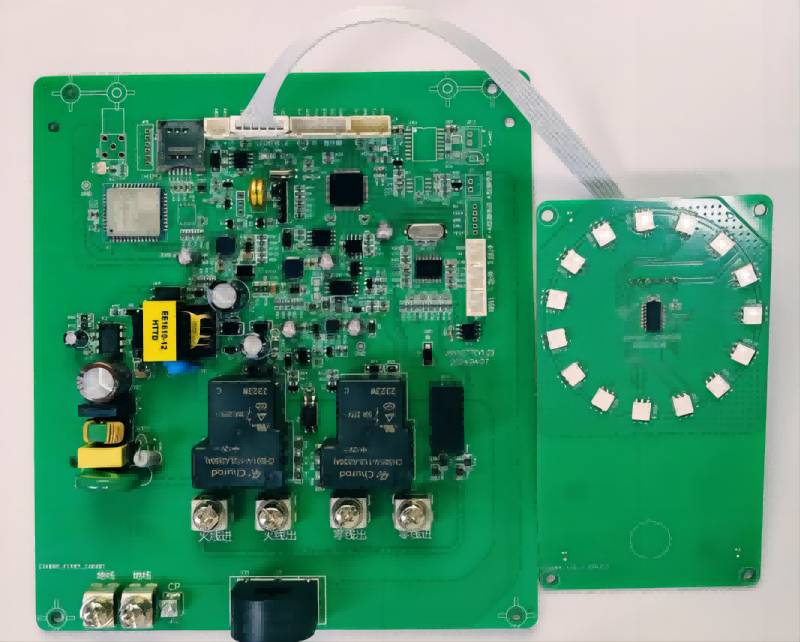

图4 交流充电桩智能控制主板
主板具有丰富的外围扩展接口,通过选配其他配件,如:智能控制充电主板、指示灯板、读卡器、4G/有线网络通讯模块等,可实现客户不同产品定位,以及不同应用场景覆盖。包括支付宝、微信扫码充电(支持选配刷卡充电)等。
充电主板具有多重保护功能,内置过压、欠压、过流、短路、漏电、防雷等多重保护机制,确保充电过程安全无忧。 同时,采用磁保持继电器和继电器触点防粘连专利技术,进一步提升充电安全性。

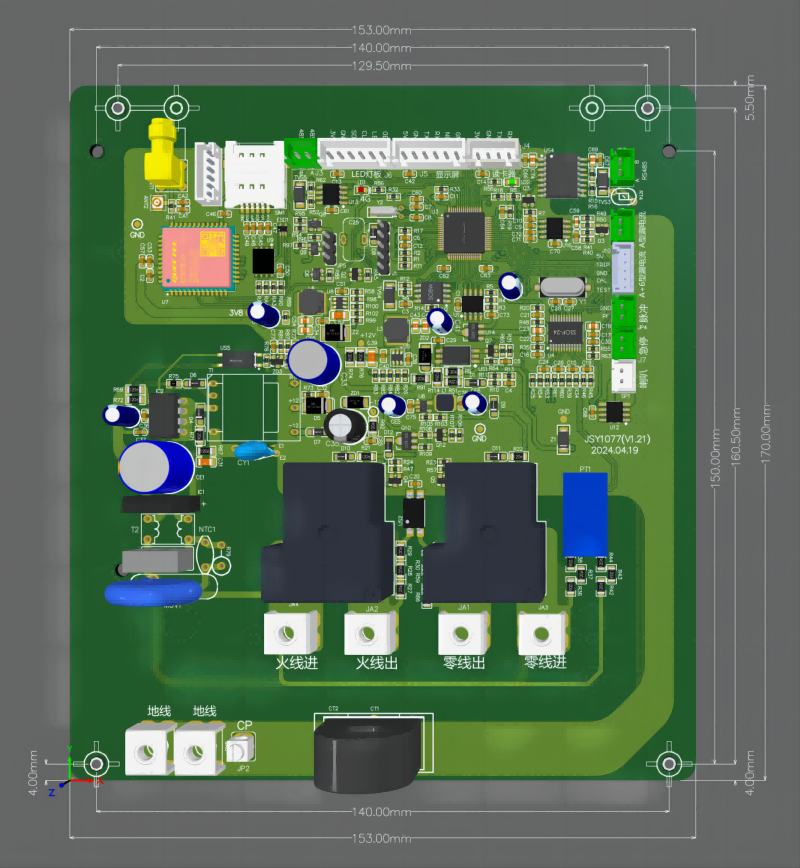

图5 电路板设计
主板采用工业级电路板设计,体积小巧至153*170mm,便于安装,可用于落地或者壁挂式充电桩,广泛适用于车库、停车场、市政公共停车区等场所,以其高效稳定的性能为电动汽车提供便捷的充电服务。
产品防粘连技术

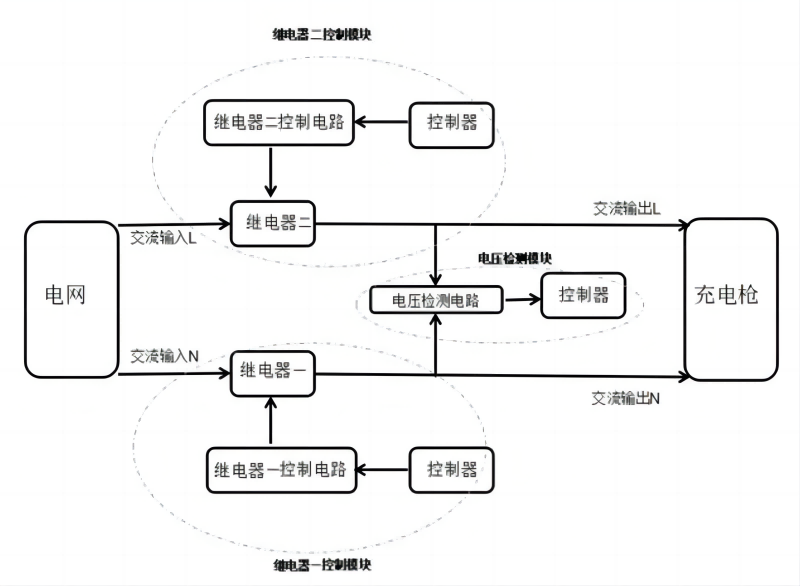

JSY1077采用先进的继电器粘连检测电路设计原理,利用电阻、电容、二极管等元件实现继电器的粘连状态检测。一旦检测到继电器处于粘连状态,输出部分会通过LED灯、蜂鸣器或其他报警装置发出警示信号,提醒用户进行维护和处理。确保提供给继电器的电流和电压稳定,为检测电路提供可靠的电源支持。
图6 继电器粘连检测电路设计
功能亮点
1.多重防护 安全可靠
过/欠压保护、过流保护、过载/短路保护、接地保护、过温保护、防雷保护等。
2.信号检测功能强大
输入输出检测、温度检测、继电器粘连检测、计量检测、急停检测、网络检测、运行状态及故障检测。
3.充电方式多样化
具有自动充满、按电量、按时间、按金额等多种充电方式。
4.人机交互界面
支持外界0.98寸小屏/4.3~10.1大屏,运行状态可视化管理。
5.支付方式简单
具备二维码手机扫描支付功能(支持选配刷卡充电),简单易操作。
6.兼容性强
可兼容目前市面上大多数的新能源车型。
7.通讯接口协议
满足国家标准通讯协议,可根据产品的种类和需求定制。

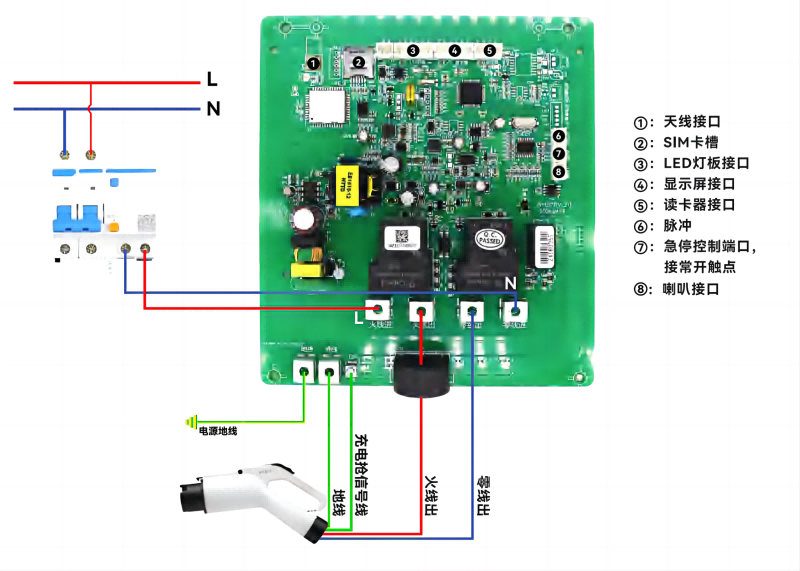

接线原理
图7 接线原理
个性化定制,多方案融合
交流充电桩控制板系统基本部件:智能控制充电主板、4G通讯模组、读卡器、工业触控屏内容均可接受个性化定制;为每一位客户提供独一无二的解决方案,以满足不同场景下的特定需求。免费提供配件渠道商的参考信息,免费为充电桩行业用户提供降本方案。
我司提供一站式个性化定制服务,省去研发、生产环节、节省各类物料采购及时间成本,让您轻松组装并通过实验室检测,迅速开发充电桩,抢占市场先机。
深圳市健思研科技有限公司
电话:400-001-9882
网址:http://www.webaic.com/gyjsy.html
微信/电话:18820258384、13686834593
18675534520、13421828885
地址:深圳市光明区玉塘街道泰嘉乐科技工业园右侧9楼
